Mareógrafo Avanzado. Deep WAVES RTK-GNSS.

Deep WAVES-RTK: Más que un Maerógrafo

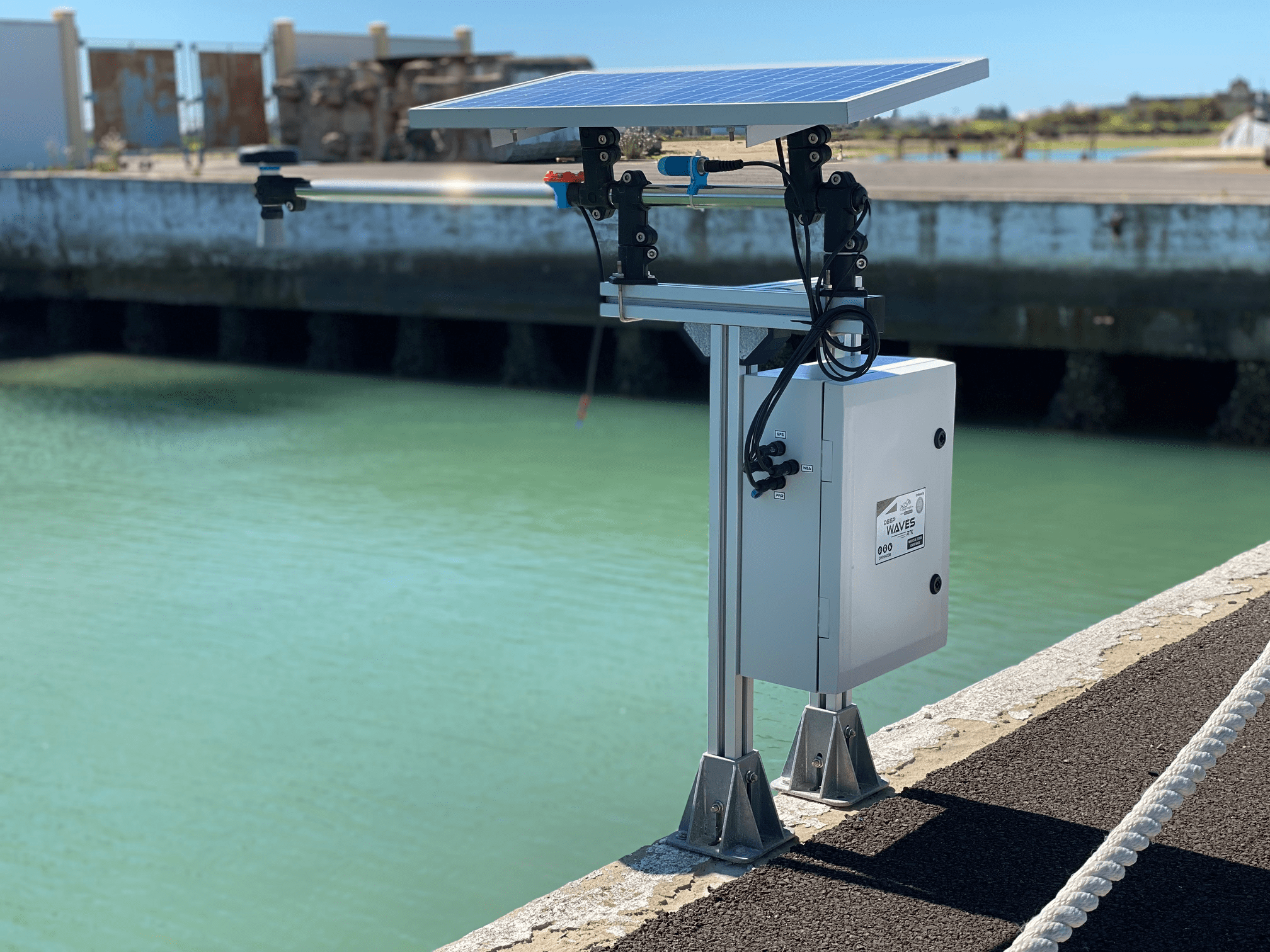

El equipo DeepWAVES-RTK es un sistema de monitorización integrado de variables meteo-oceánicas (mareógrafo avanzado) de alta demanda, que permite la adquisición, gestión, almacenamiento y transmisión inalámbrica de variables oceanográficas como la agitación local, onda larga, nivel del mar y demás estadísticos de oleaje asociados (Periodos y Alturas significantes de oleaje). Además es capaz de almacenar y transmitir las series brutas de los datos de medida de la superficie libre.

¿Cómo funciona este mareógrafo avanzado?

El sistema DeepWAVES-RTK está basado en la plataforma de adquisición y control DeepCORE, desarrollada por la empresa DEEP INSIGHT S.L. en colaboración con la Universidad Politécnica de Madrid.

Sistema de monitorización adaptable y configurable

Se trata de un sistema de monitorización de variables meteo-oceánicas (mareógrafo avanzado) y control de alta demanda, totalmente adaptable y configurable, que permite su integración con una gran variedad de sensores y actuadores. Integra el sensor MB7383 del fabricante Maxbotix. Un sensor de ultrasonidos con compensación de medida por temperatura y con el que se obtienen los datos de agitación local, onda larga y nivel del mar con precisión milimétrica. Además, el sistema DeepWAVES-RTK integra el módulo de geolocalización ZED-F9P del fabricante Ublox. Se trata de un receptor GNSS multifrecuencia y multiconstelación (GPS - GLONASS - Galileo - BeiDou) que permite obtener un posicionamiento 3D con precisión centimétrica mediante procesamientos RTK/PPK. Con esta metodología se obtiene una referencia de alta precisión para la medida de la variables oceanográficas. Por último, también se integra el sensor BME280 del fabricante Bosch Sensortec, con el que obtiene registros de variables medioambientales (temperatura, humedad y presión atmosférica).

Instalación desatendida y autónoma

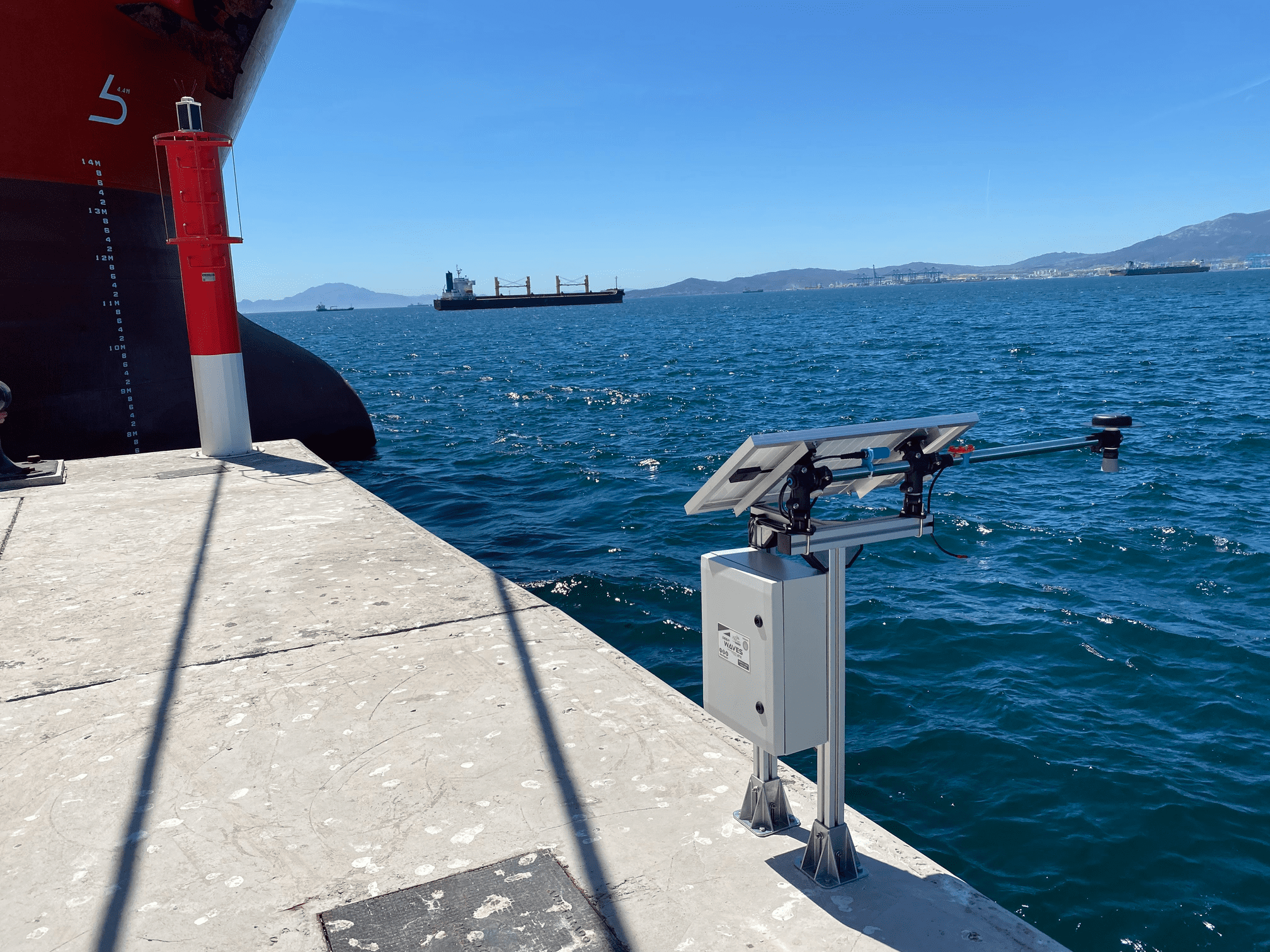

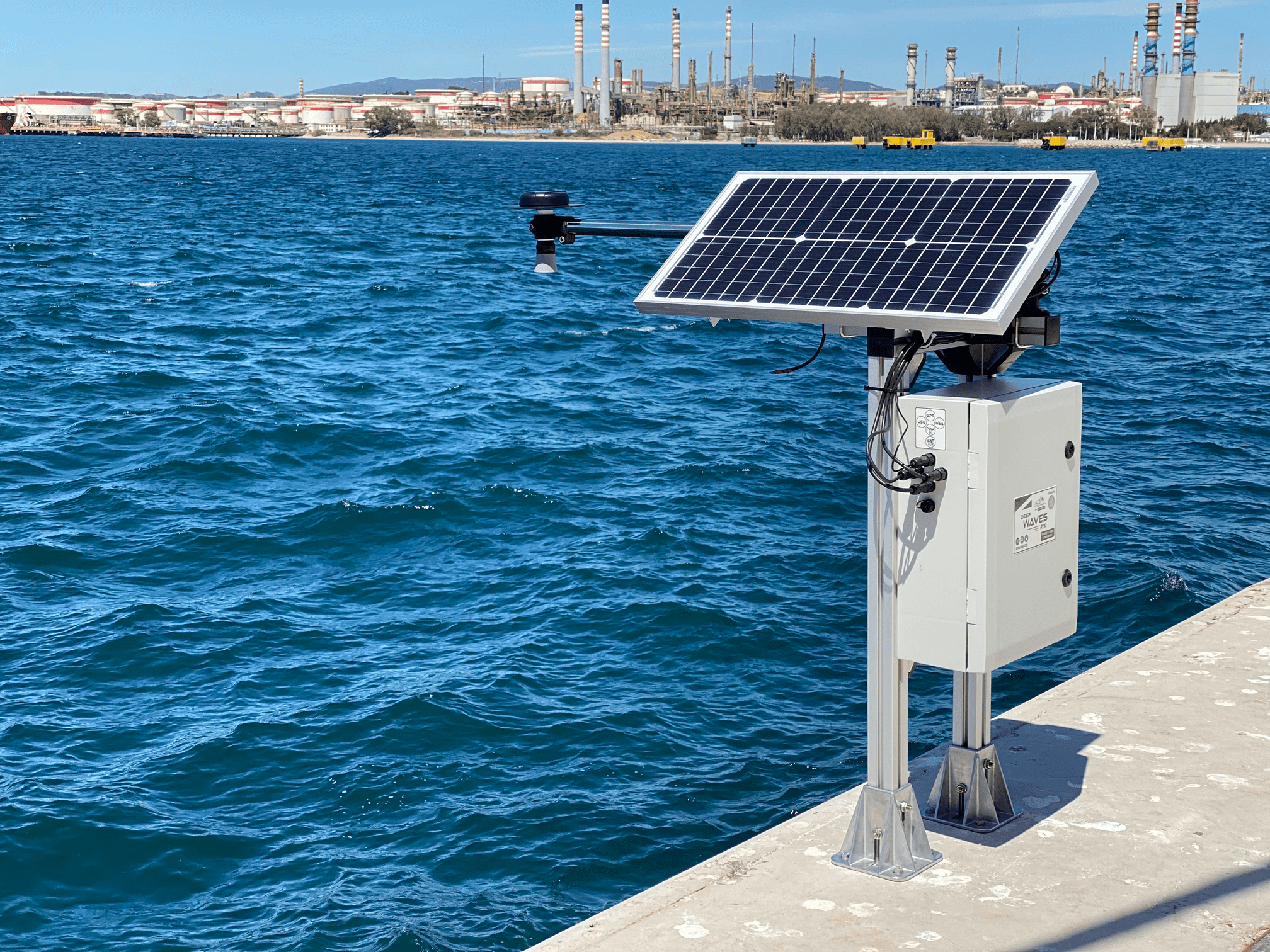

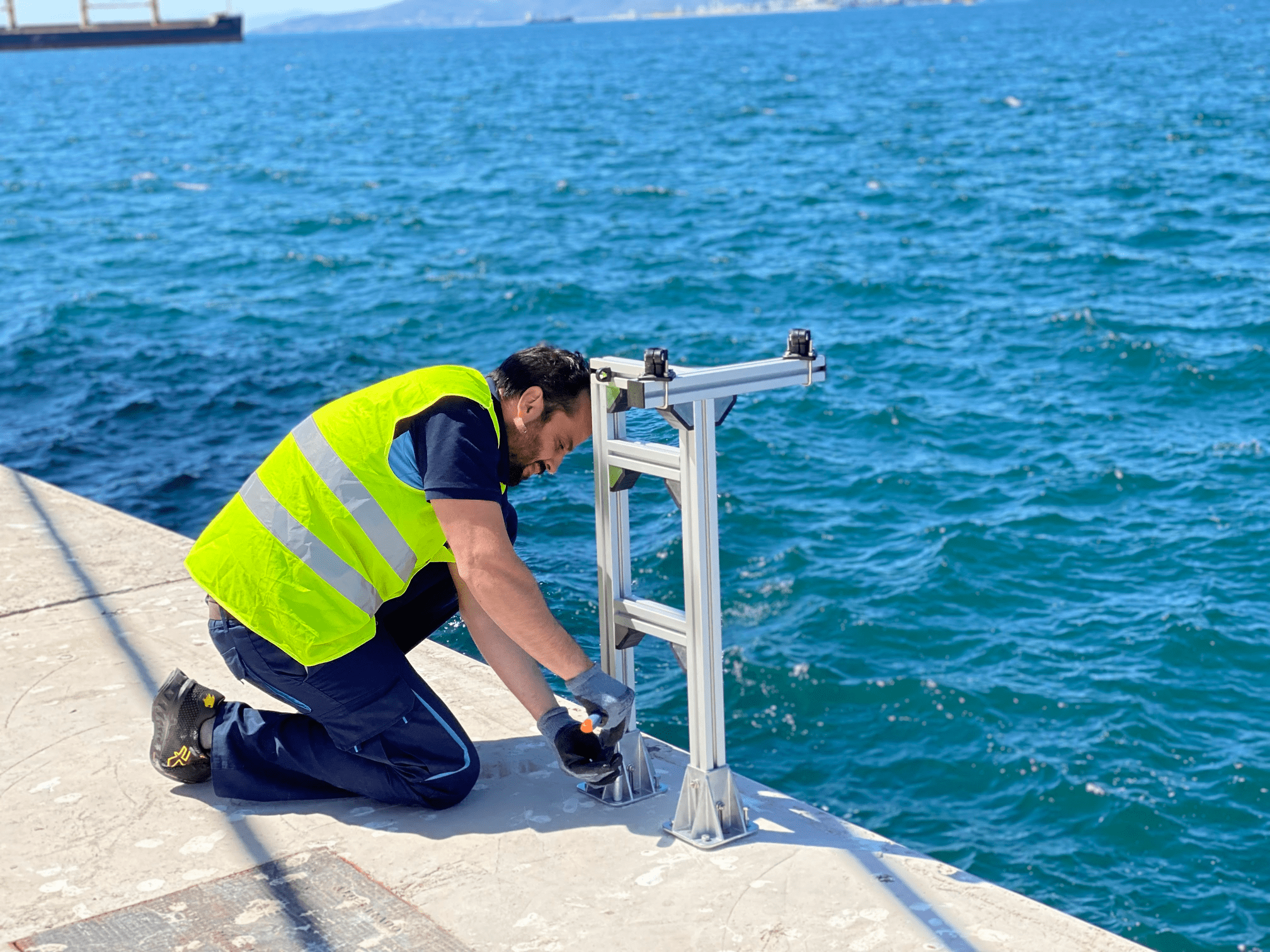

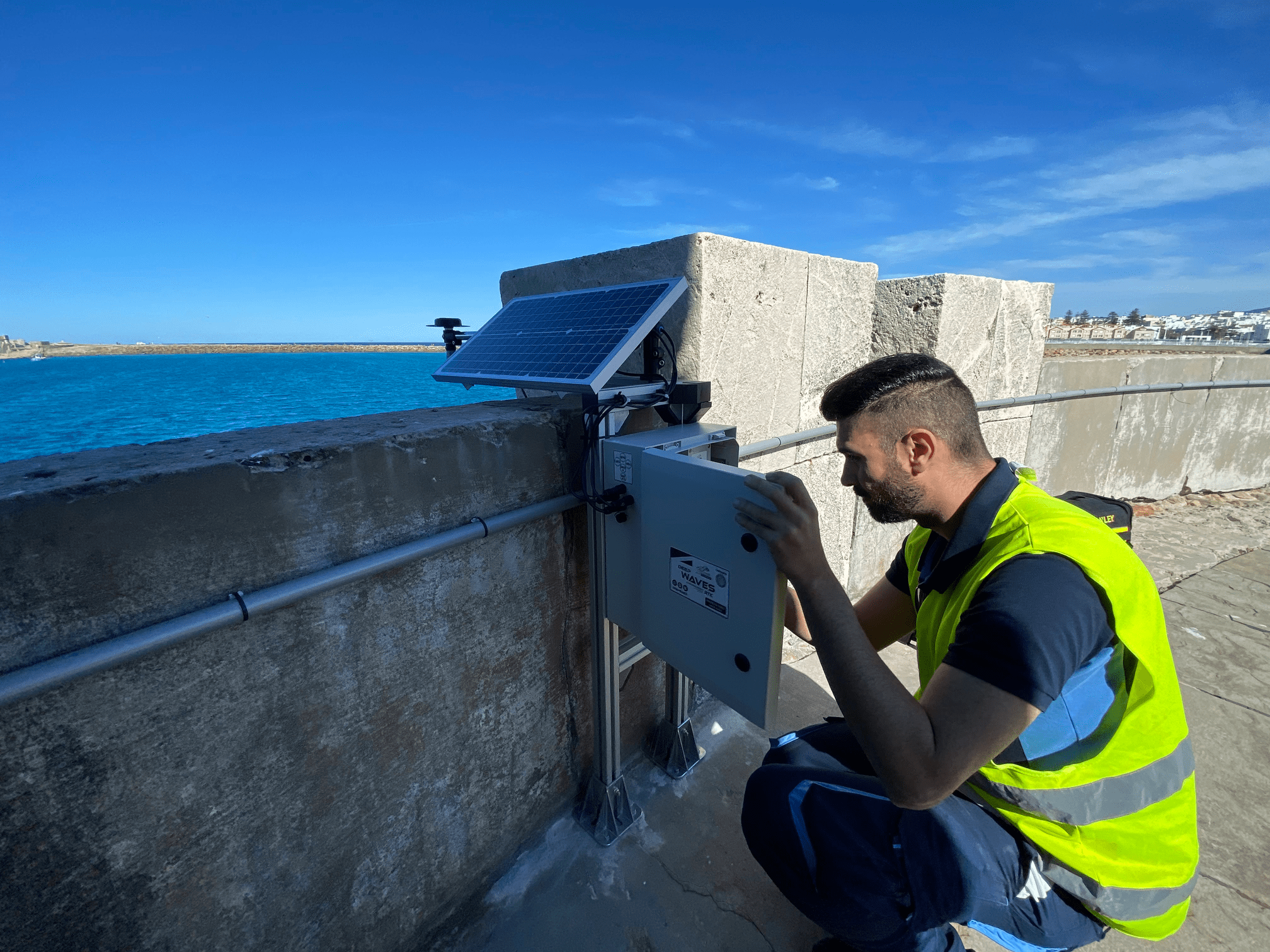

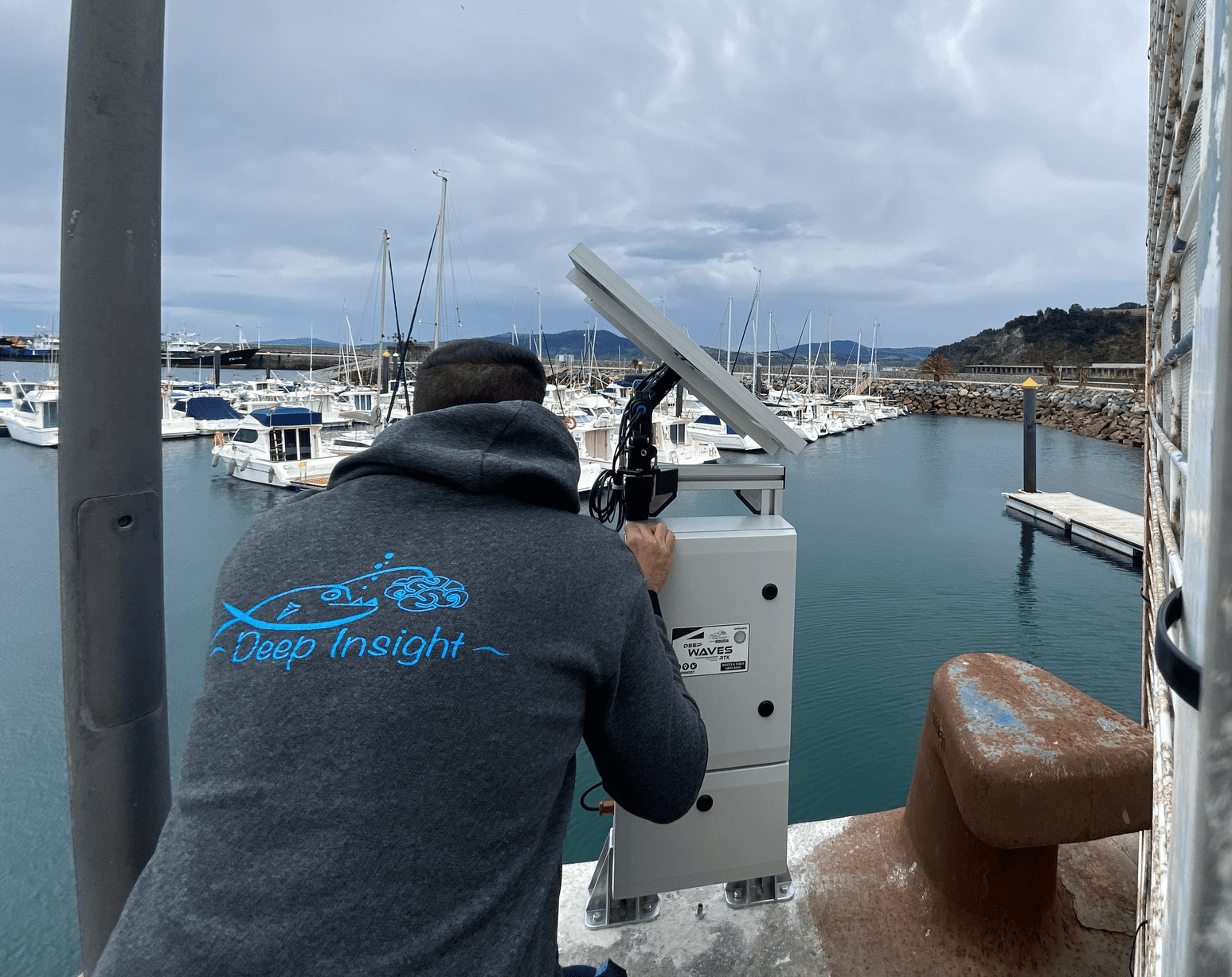

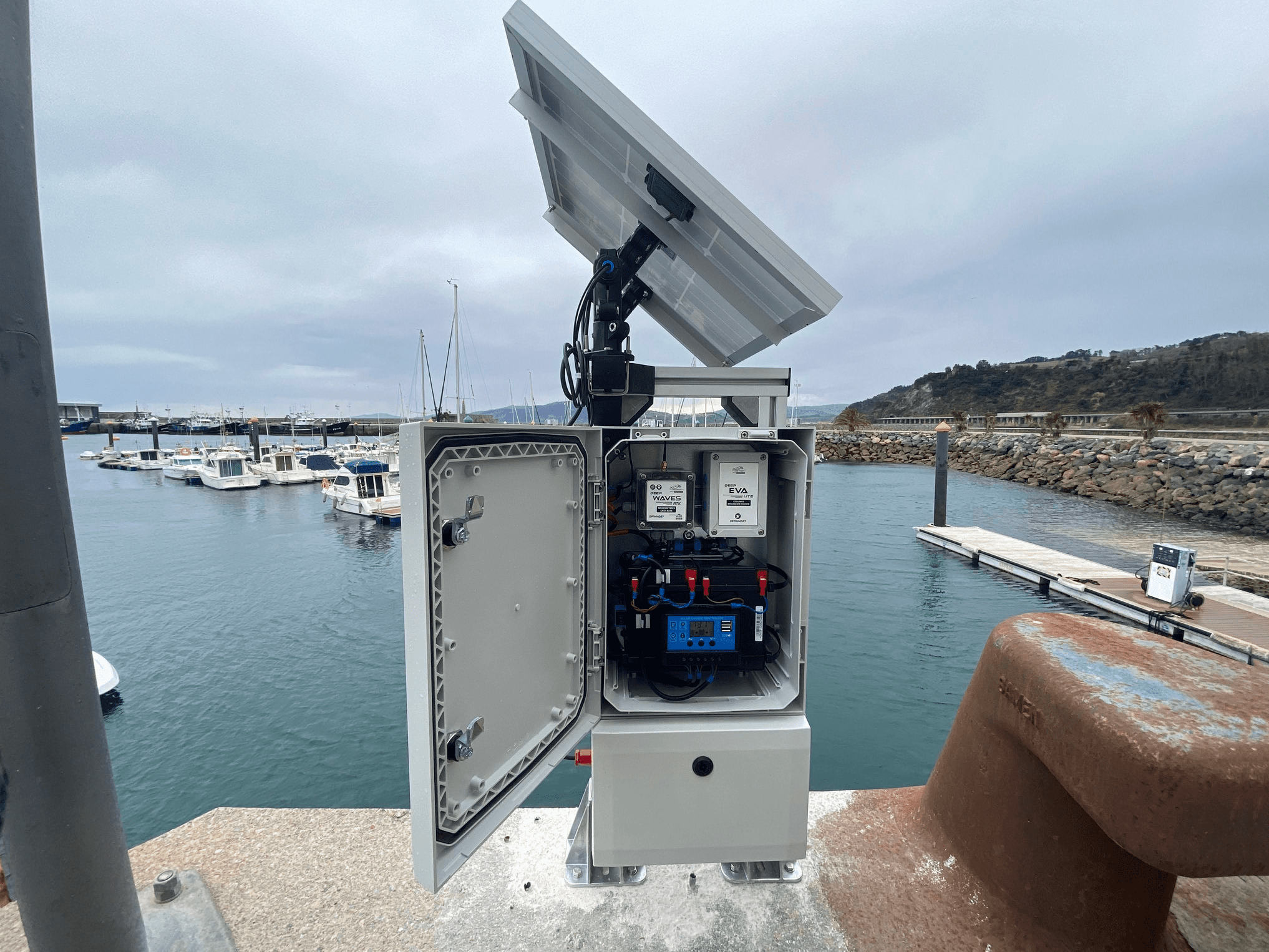

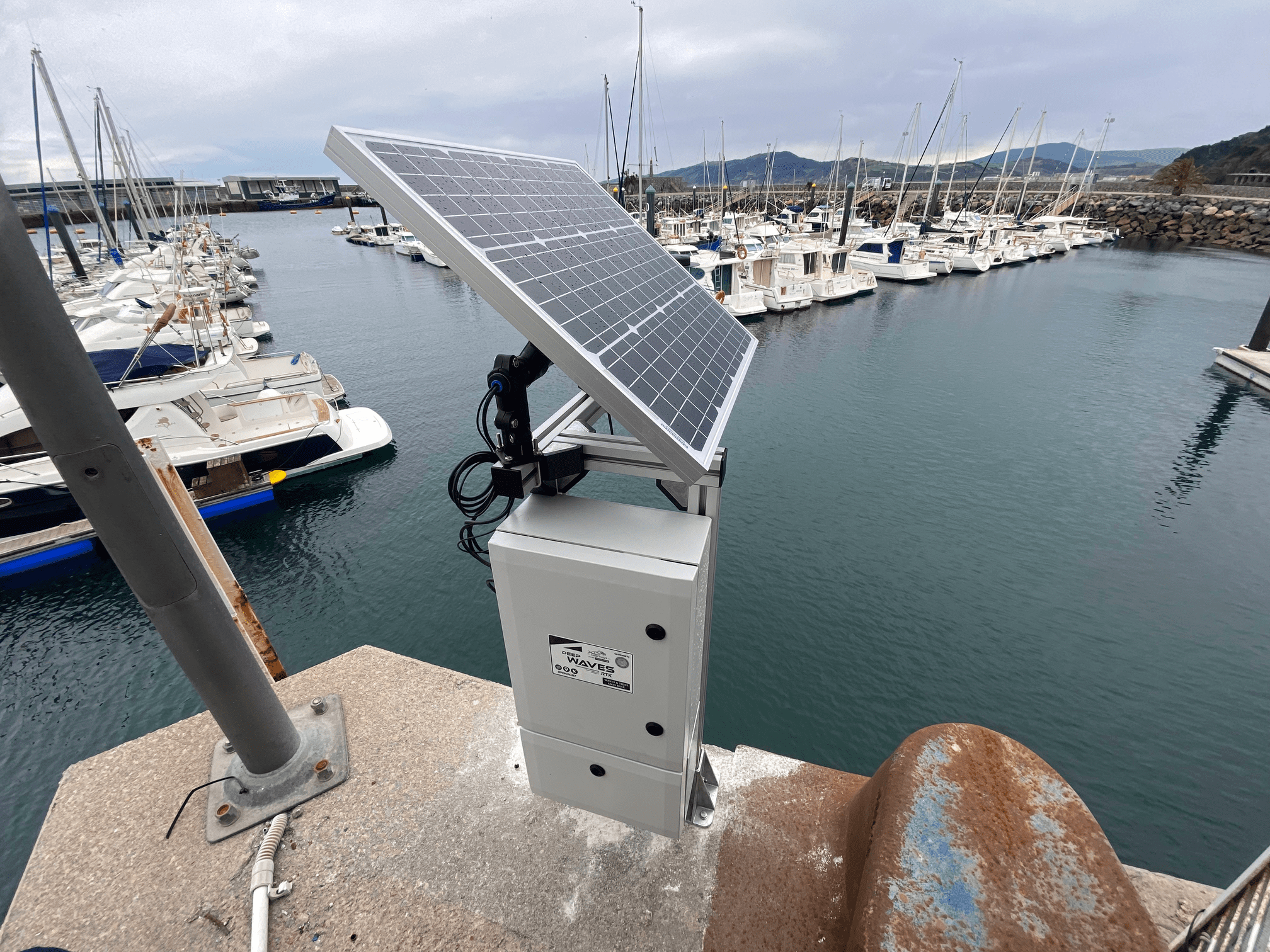

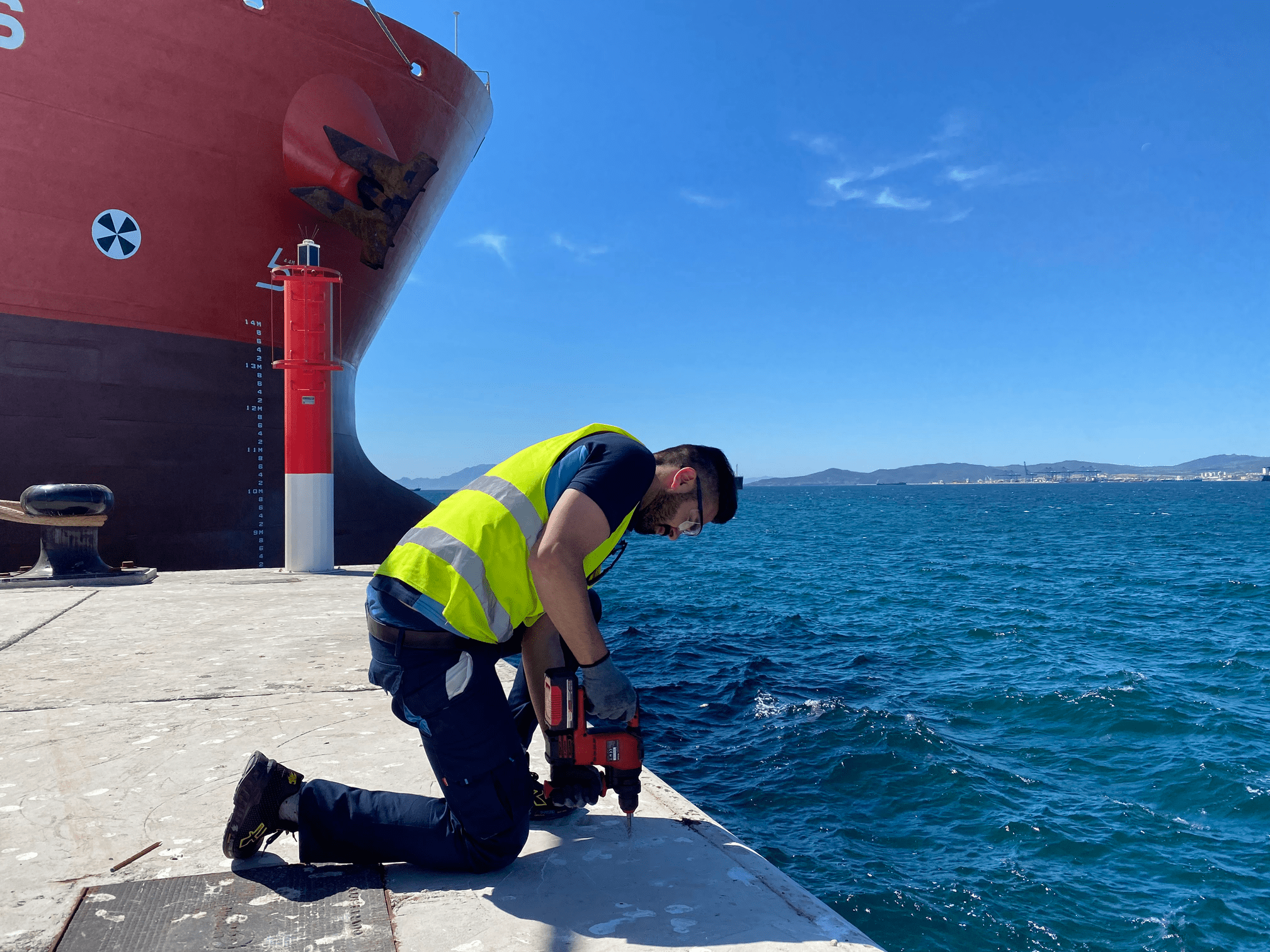

Su instalación en líneas de atraque y amarre, muelles o diques es totalmente desatendida y autónoma gracias a que integra un sistema de posicionamiento GNSS de alta precisión para una correcta referenciación del equipo. Comunicaciones inalámbricas multitecnología (4G, LoraWAN, Wifi, SigFox) que permite el envío de datos automático desde el momento que el equipo es alimentado. Dispone además de un sistema de alimentación y control energético que permite su autonomía energética y disponibilidad del dato.

El DeepWAVES-RTK combina la adquisición de dichas variables oceanográficas (nivel del mar, agitación, onda larga y demás estdísitcos asociadas a un mareógrafo estandar) con la integración de una pequeña estación meteorológica que permite la obtención de información medioambiental: temperatura, humedad y presión atmosférica.

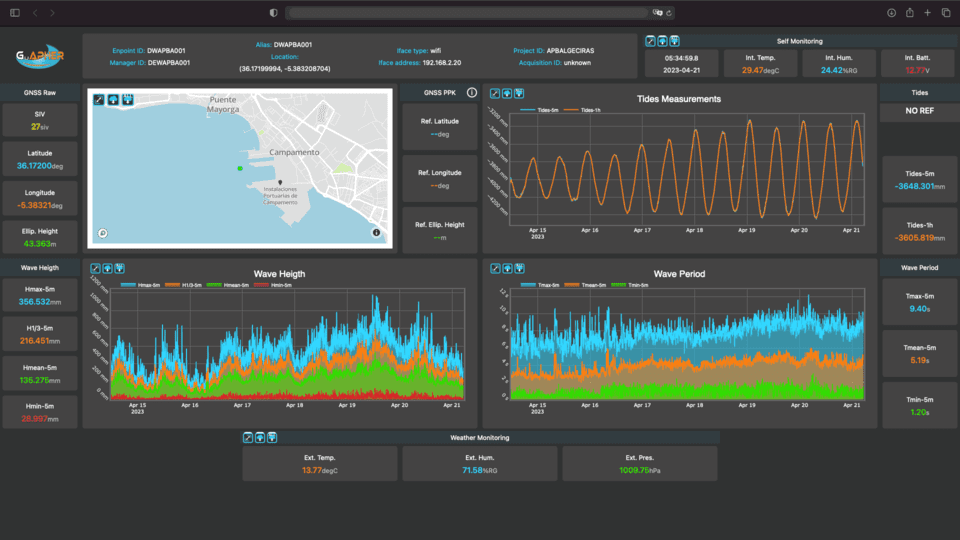

Además, se concibe dentro de un marco de transmisión y gestión del dato en tiempo real que utiliza comunicaciones inalámbricas IoT: WiFi, BLE, LoRa/LoRaWAN, Sigfox y LTE Cat M1/NB1. Integrando también sistemas de comunicación de alta tasa: LTE Cat 1.
